產品概述

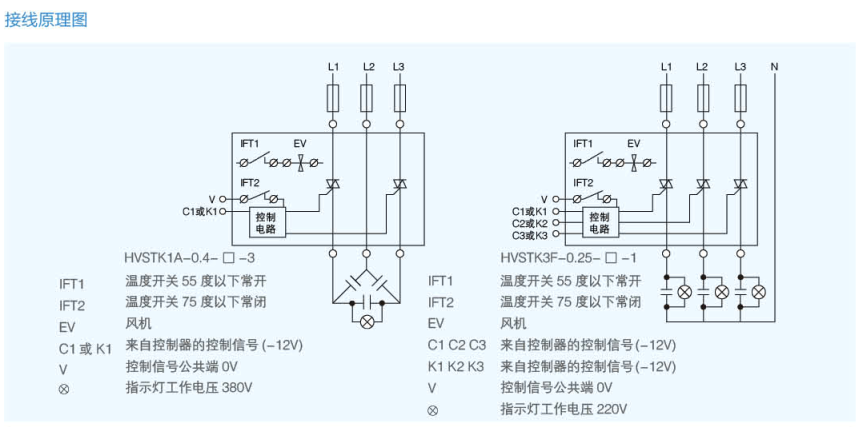

HVSTK系列無功動補調節器（別名：TSC）是一種能夠?qū)﹄娏Σ⒙?lián)電容器進行快速投切的電子型功率器件模塊，其電氣結構主要由大功率反并連晶閘管模塊、隔離電路、觸發電路、同步電路保護電路及驅動電路組成，并配有控制開關導通或截止的接線端子，控制邏輯電壓OV（截止）、12V（導通）。
本開關具有安裝簡單、維護方便、響應速度快、投切無涌流、工作無噪聲運行穩定可靠、缺相保護等特點。是無功功率動態補償裝置用投切電容器組的理想器件。

正常工作條件和安裝條件

主要參數

◆控制容量：380V級（1kvar-80kvar）；
◆額定頻率：50Hz；

◆220V級（1kvar-60kvar）。
